PCB板（Printed Circuit Board）又稱為印制電路板，是電子元器件的載體。PCB主要作用是將電子元器件連接起來并提供支撐，成為電器電路的通路。PCB板在各種電子設備中廣泛應用，是現代電子技術中不可或缺的部分。

PCB板的制造方法包括化學腐蝕法、機械加工法和噴墨印刷法等，其中化學腐蝕法是目前最為普遍的制造方法。以下介紹一下PCB板的制造過程。

第一步：設計電路原理圖

PCB板設計的第一步是繪制電路原理圖。電路原理圖是電路的構成圖，它表示電路中各個元器件的連接方式、電源狀態、信號傳輸方向等重要信息。通過電路原理圖，可以對電路進行分析和優化，決定PCB板的布局。

第二步：設計PCB版圖

電路原理圖完成后，需要將電路原理圖轉換成PCB版圖。版圖中需要確定PCB板的尺寸、最終線路圖的位置和外部元器件的位置以及板上孔的數量和尺寸等。能夠充分考慮線路的緊湊性，提高線路的可靠性和可維護性。

第三步：生產PCB板

PCB板生產主要分為三個步驟：制造芯片，印刷電路，鍍金。

1、制造芯片

以銅箔或鋁箔為原料制成單面或雙面織布機板，然后在板上鍍上一層薄層的理化膜，這個過程稱為建立。

2、印刷電路

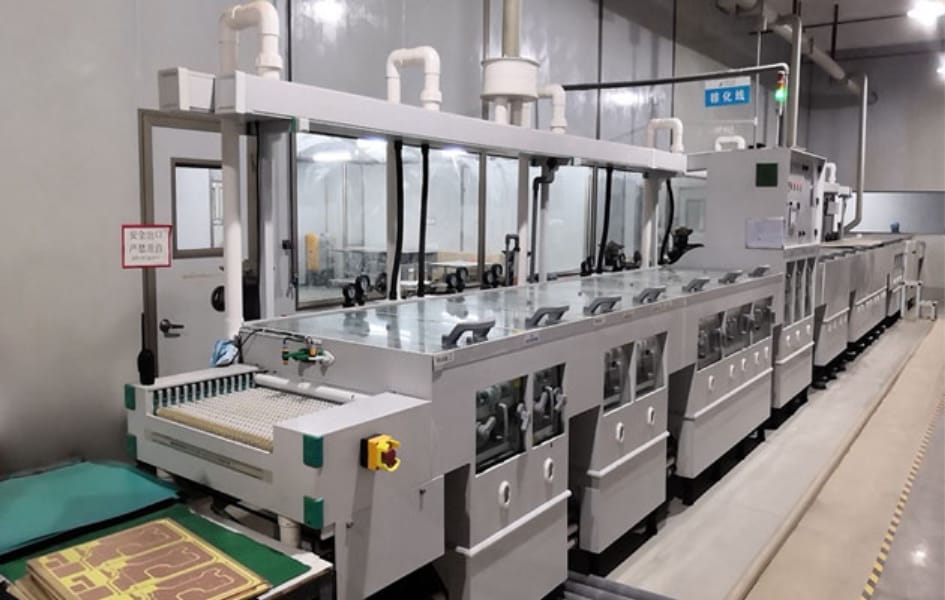

將PCB圖像在感光化學性材料上印刷，經過暴光光刻，將不需要的覆蓋層去掉，保留需要形成電路的部分，然后用化學液將剩余的覆蓋層去掉，露出銅箔全貌，使線路與元器件進行連接。

3、鍍金

將銅箔表面鍍上金屬防氧化、防腐，增加導電性，這樣可以延長PCB的使用壽命和更好的性能要求。

PCB制造的材料包括基材、覆膜、化學物質等。基材是PCB板的固定部分，覆膜是PCB板生產過程中用于保護它的一層保護性物質，化學物質則包括腐蝕劑、溶劑等。

PCB板工藝的主要特點是精密性、多層性和高速性。PCB板常用于電腦、手機、電視和家用電器等電子設備中。在PCB應用方面，它如果應用到莫凡號等船舶和工業自動化中也是不可或缺的設備。

總之，PCB板的制造過程需要經過電路原理圖設計、PCB版圖設計、制造芯片、印刷電路、鍍金等步驟，每一個步驟都需要精心執行。PCB板不僅能夠連接電子元器件，還能夠降低電路因為線路散亂帶來的電磁干擾，因此在電子技術中具有重要的地位和作用。
