PCB線路板（Printed Circuit Board）是電子產品中必要的組成部分之一。很多人認為，PCB線路板只是一片簡單的板子，但實際上，它凝聚了電子工程技術中的多項技巧和知識。下面，我們來講一下PCB線路板的使用方法和技巧。

一、PCB設計

PCB設計是PCB線路板制造過程的關鍵一環。設計的好壞直接影響到制造和使用效果。在進行PCB設計前，需要明確自己的需求，清楚自己電路的組成及其連接方式。基本步驟包括：畫板、選元器件、聯線、布局、鉆孔、生成Gerber文件，如下圖所示。

在PCB設計時需要注意以下問題：

1.選擇合適的軟件：市場上有許多不同類型的PCB設計軟件，如Altium Designer、PADS等，根據自己的需求和經驗，選擇適合自己的軟件。

2.元器件布局：元件的布局不只是為了美觀，也關系到電路的性能。為了保證電路的穩定性和可靠性，電源和地應該靠近，相關元件應該互相靠近，不相關的應該分開布局。

3.線路走向：線路走向只是為了方便，但是遵循一定的規則會增加線路的美觀性、可靠性和抗干擾能力。走線方向應平行排列，少用轉角，避免串擾或者太多干擾。

二、PCB制造

PCB的制造分為兩種方法：化學法制造和機械法制造。化學法制造通常使用光刻和蝕刻技術，常用于制造細線寬（5mil以下）、線間距（5mil以下）的多層板。機械法制造通常使用鉆孔和加工路線技術，常用于制造線寬大于等于10mil的單面、雙面、重銅、金屬夾層板。

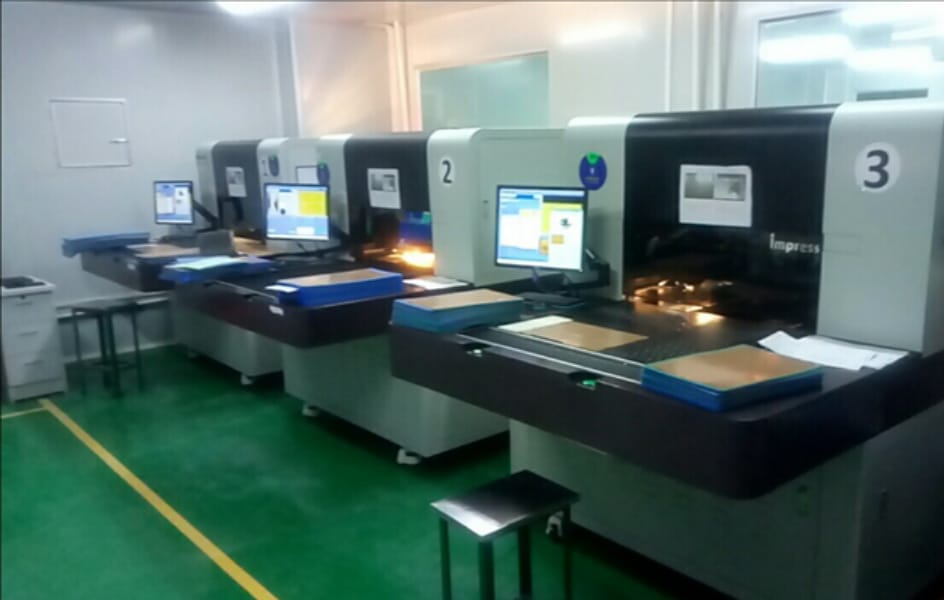

PCB制造的步驟如下圖：

1.生成Gerber文件：把PCB設計軟件中的元件和走線導出成統一的Gerber文件。

2.打樣：制造者按照Gerber文件制作樣品，測試是否符合需求。

3.打樣確認：檢查樣品是否與設計相同。

4.批量生產：將制品的制作過程重復生產出很多板子。

5.成品檢查：檢查生產出來的PCB的性能、連通性、通斷性。

三、PCB組裝

組裝完整的電子產品是PCB線路板的最終目的。PCB的組裝分為手工和自動兩種方法。手工組裝適用于樣品或少量生產，自動組裝適用于大量批量生產。

1.手工組裝

首先需要將元器件識別，確定正確的位置和方向。然后，把元件焊接在設計上面。需要注意的是縮短焊接時間，降低損傷元器件的風險。

2.自動組裝

自動組裝通常使用機器人等組裝設備將元器件和PCB連接在一起，這需要專業技術人員進行操作。

本文是對PCB線路板的簡單介紹，由于這樣的知識有很深，所以在操作前還需要進一步學習和掌握。希望本文對電子工程初學者有所幫助。
